圖說濕式報警閥壓力開關的內部構造及動作原理

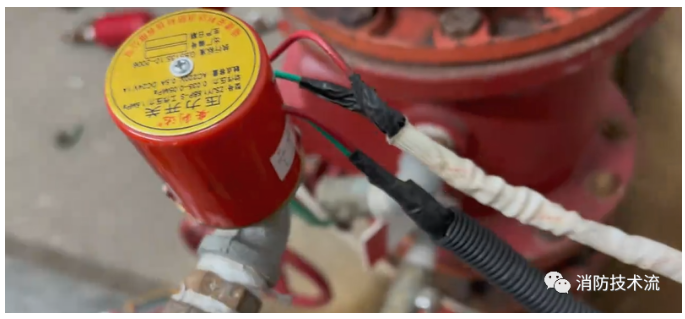

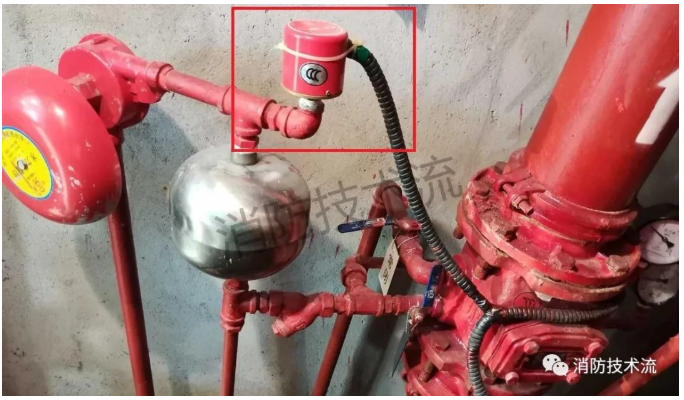

壓力開關是自動噴水滅火系統中常采用的一種較簡便的能發出電信號的組件，常與水力警鈴配合使用，互為補充，在感知噴水滅火系統啟動后，水力報警的水流壓力啟動發出報警信。壓力開關安裝時除嚴格按使用說明書要求外，應防止隨意拆裝，以免影響其性能。其安裝形式無論現場情況如何都應豎直安裝在水力報警水流通路的管道上，應盡量靠近報警閥，以利于啟動。下面說一下壓力開關的內部構造及動作原理。

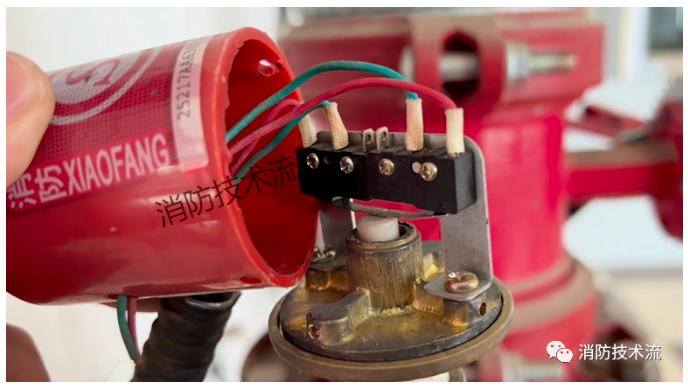

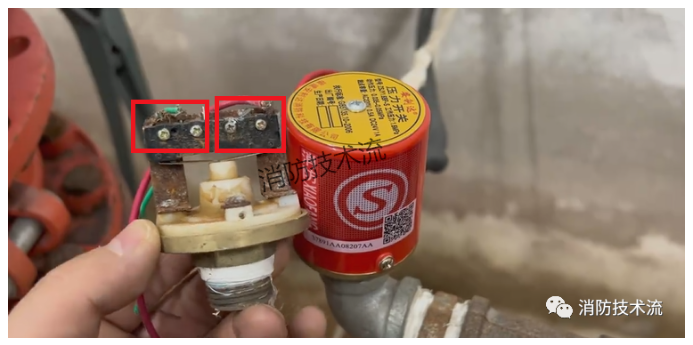

▼打開壓力開關的外殼，可以看到內部有兩組線及兩個微動開關。

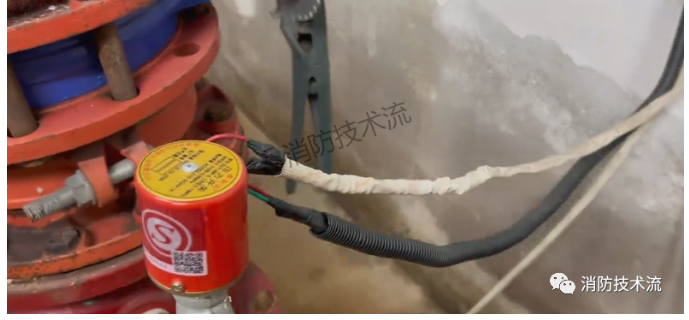

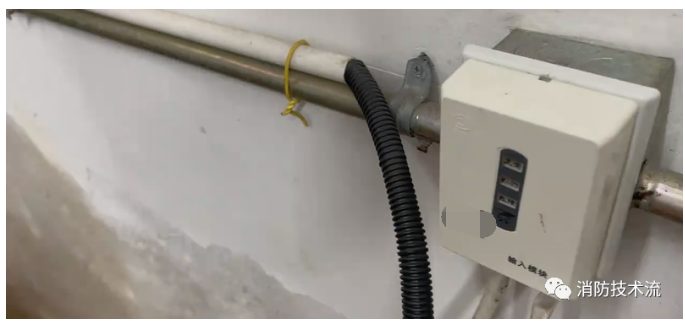

▼兩組線路一組通向輸入模塊（動作信號反饋），一組通向噴淋水泵的控制柜（連鎖啟動噴淋水泵）。

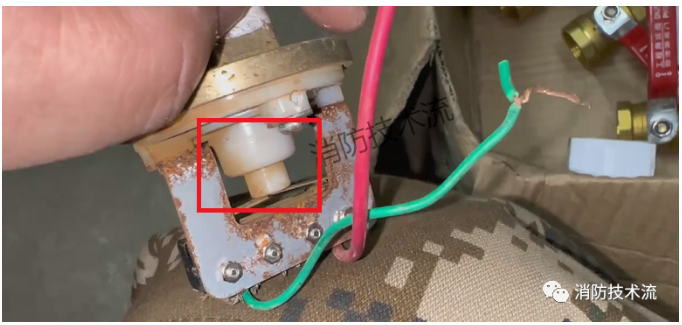

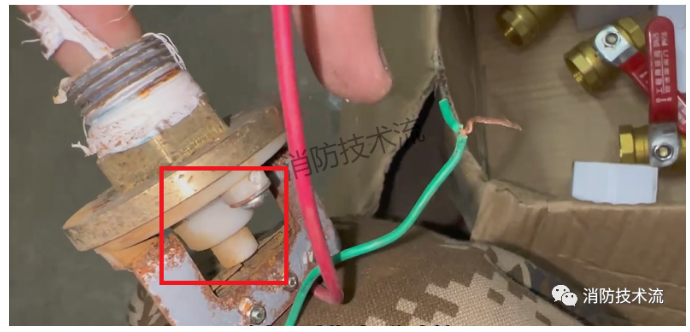

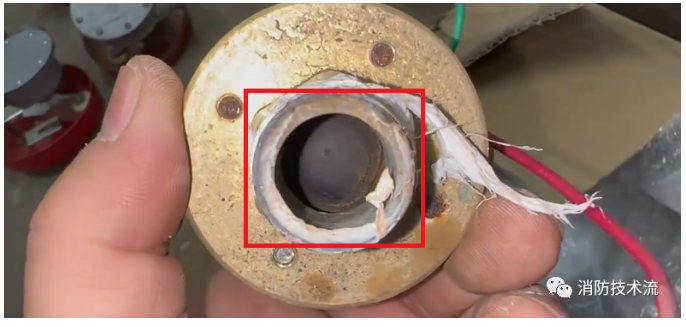

▼水流的壓力通過壓力開關底部的橡膠彈簧推動微動開關，使其由常開變常閉，從而發出電信號，通過輸入模塊向消防主機反饋動作信號及連鎖啟動噴淋水泵。
